工作原理
本機是一種新穎臥式間歇式真空干燥設備，濕物料經傳導蒸發，帶有刮板攪拌器不斷清除熱面上的物料，并在容器內推移形成循環流，水份蒸發后由真空泵抽出。

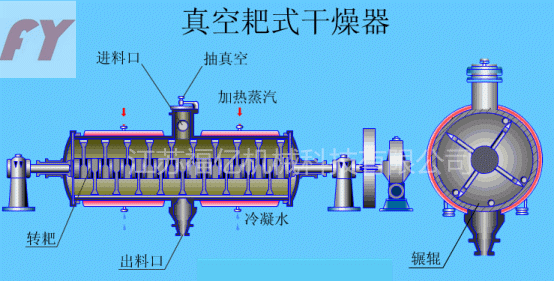

加熱蒸汽加熱夾套內側的漿膏狀物料。裝料后器內抽真空。水平攪拌器每隔數分鐘交替正反轉動，將粘附在器壁上的物料刮下并混合。攪拌器葉片之間自由放置四根碾輥，碾輥落下打擊葉片，將粘附在葉片上的物料震落。干燥完畢后，停止加熱，接通大氣，卸料，完成一個間歇操作。
操作步驟
性能特點
◎本機采用大面積夾層加熱方式，傳熱面大，熱效率高。
◎適應性強，應用較廣 由于耙式 真空干燥機利用夾套加熱、高真空排氣，所以幾乎對所有不同性質、不同狀態的物料都適應，特別適應易爆、易氧化、膏狀物料的干燥。
◎產品質量好 由于干燥過程中，耙齒不斷正反轉動，被干燥物料攪拌均勻，避免的物料的過熱，水分也容易逸出，殼得到低溫度的產品。由于產品粒度細，不需粉碎即可包裝。
◎蒸汽耗量小 由于真空耙式干燥機多用蒸汽通入夾套，利用潛熱加熱物料，處理每公斤成品耗用蒸汽量較小，一般為1.3-1.8㎏蒸汽。
◎按干燥物料的不同特性及要求，干燥機的密封系統可選擇填料密封和機械密封兩種，特殊的設計保證了密封性和使用壽命。
適應物料
◎醫藥、食品、化工等行業進行以下物料干燥：
◎適用于漿狀、膏糊狀、粉狀物料；
◎要求低溫干燥的熱敏性物料；
◎易氧化、易爆、強刺激、劇毒物料；
◎要求回收有機溶劑的物料。

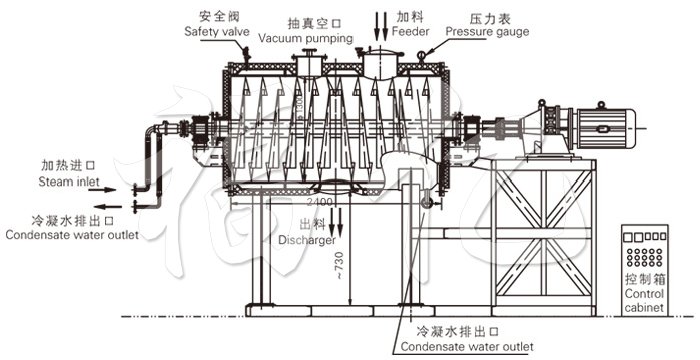

結構示意圖
技術規格
| 項目 | 機型 | ||||||
| 名稱 | 單位 | ZPG-500 | ZPG-750 | ZPG-1000 | ZPG-1500 | ZPG-2000 | ZPG-3000 |
| 工作容積 | L | 300 | 450 | 600 | 900 | 1200 | 1800 |
| 加熱面積 | m2 | 6 | 7.6 | 9.3 | 12.3 | 14.6 | 19.3 |
| 攪拌轉速 | rpm | 6-30無級調速 | |||||
| 功率 | kw | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 |
| 夾層設計壓力（熱水） | Mpa | ≤0.3 | |||||
| 筒內真空度 | Mpa | -0.09～0.096 | |||||
注：水份蒸發量與物料的特性及熱進風、出口溫度相關。當出口溫度為90oC,其水份蒸發曲線見上圖（供選型參考），隨著產品不斷更新，有關參數變更，恕不預先通知。
