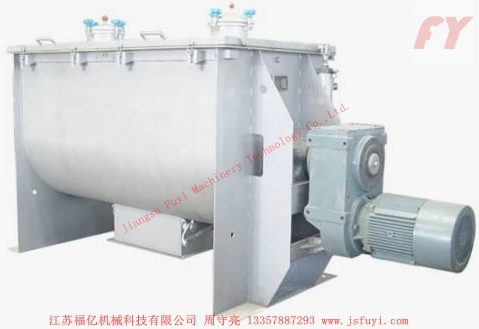

WLDH系列臥式螺帶混合機
一.產品介紹

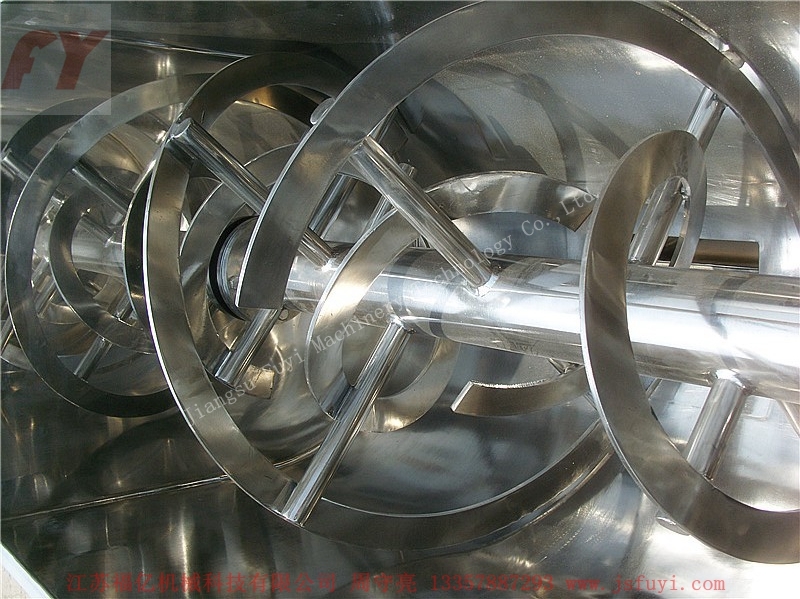

臥式螺帶混合機由U形筒體、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片一般做成雙層，工作時外層螺帶將物料從兩側向中央?yún)R集，內層螺帶將物料從中央向兩側輸送，形成對流混合。攪拌部件還可以制作成槳葉式或增加飛刀，適應不同的物料。筒蓋可做成拱形或全開式，拱形可以承壓，全開式方便清洗設備內部。本機的優點是適用范圍廣、混合均勻度高、混合時間短、裝載系數大。

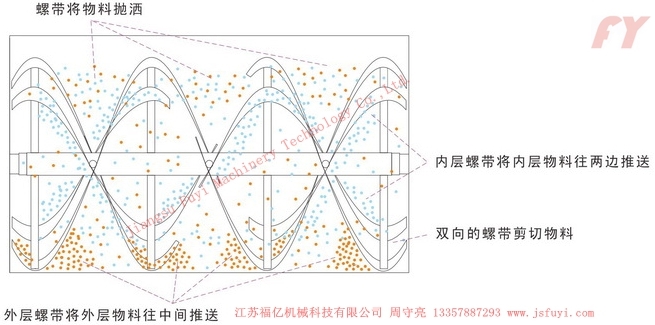

二.工作原理
攪拌器軸，外螺旋帶在動力的驅動下，其盤繞形式配合旋轉方向把物料從U型倉兩端向中央地帶推動，而內螺旋帶把物料從中間向兩端推動，形成對流混合。混合機臥式筒體底部中央開設出料口，外層螺旋帶的蝸旋結構配合主軸旋轉方向驅趕筒壁內側物料至中央出料口出料，確保筒體內物料出料無死角。
臥式螺帶混合機適用于粉料與粉料、顆粒與粉料、粉料與少量液體的混合，廣泛應用于化工、醫藥、食品、飼料、塑料及建材等行業，可以按GMP標準制作。該機對混合物適應性廣，對粘性物料能混合均勻，對顆粒物料能盡量保持顆粒的完整，對配比差異達到1:1000～10000的物料能較好的混合。本機還可以根據用戶的要求制作加熱、冷卻、正壓、真空等各種特殊形式。
四．結構特點

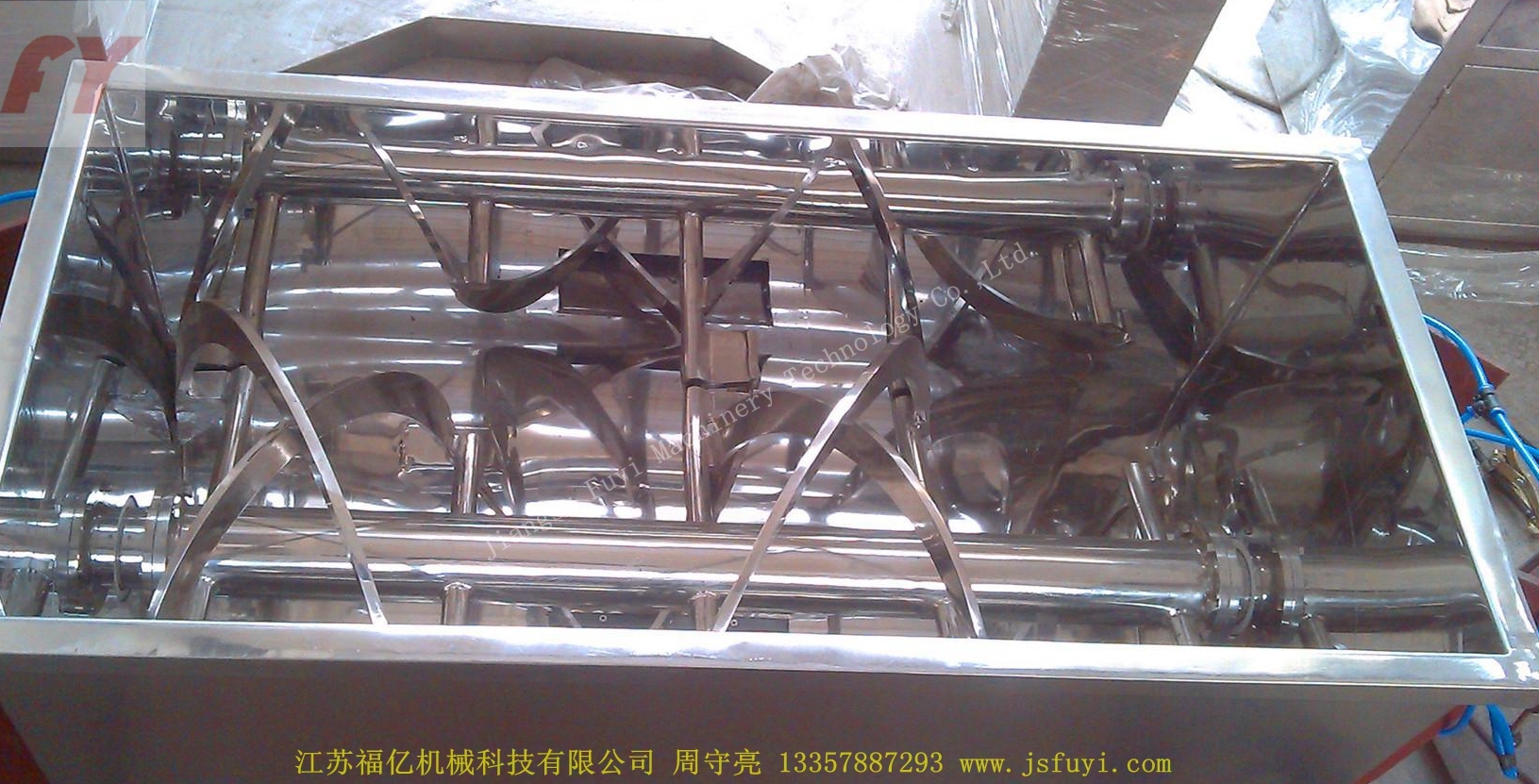

1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方 便，并有多種攪拌器結構，用途廣泛的多功能混合設備。臥式螺條混合機在混合機效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，特別是粘性，螺旋帶上可以安裝刮板，對有粘性物料亦有很好的混合效果。
3、在不同物料的混合要求下（特殊物料必須每次混合需清洗），采用不同螺旋帶結構，可加熱、干燥的夾套型。
4、正反旋轉螺條安裝于同一水平軸上，形成一個低動力高效的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。更好的將液體和粉體充分均勻混合。
5、 臥式機體上也可以開設有活清理門，以便供用戶清洗。設備整體高度較低，便于安裝。

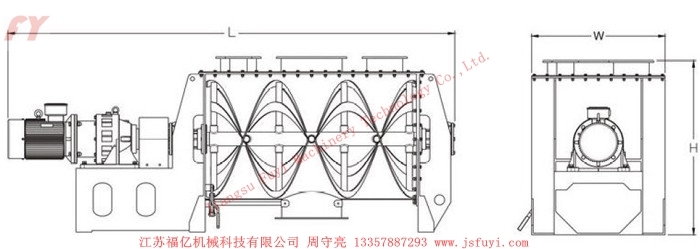

五．技術規格
型號規格
電機功率
轉速（r/min）
混合量(m3)
L×W×H(mm)
設備重量
WLDH-0.05
2.2
76
＜30
900×500×10
280
WLDH-0.1
2.2
76
＜60
1080×758×615
330
WLDH-0.3
4
66
＜180
1550×812×1015
780
WLDH-0.5
5.5
66
＜300
1975×1059×1120
955
WLDH-1
11
41
＜600
2340×1380×1455
1400
WLDH-1.5
15
37
＜900
2430×1450×1600
2000
WLDH-2
18.5
33
＜1200
2480×1651×1800
2500
WLDH-2.5
22
33
＜1500
2700×1700×1850
2900
WLDH-3
22
33
＜1800
2945×1896×1980
3300
WLDH-4
22
29
＜2400
3038×1946×2205
3600
WLDH-5
30
29
＜3000
3932×2010×2035
4620
WLDH-6
37
26
＜3600
3938×1882×2246
5300
WLDH-8
45
26
＜4800
3986×2160×2516
6800
WLDH-10
55
23
＜6000
4500×2270×2667
8900
WLDH-12
55
21
＜7200
4500×2466×2785
9520
WLDH-15
75
21
＜9000
5363×2470×3020
9950
WLDH-20
75
19
＜12000
5670×2650×3150
11140
WLDH-25
90
17
＜15000
6800×2730×3200
15500
WLDH-30
110
17
＜18000
8500×2800×3300
16000

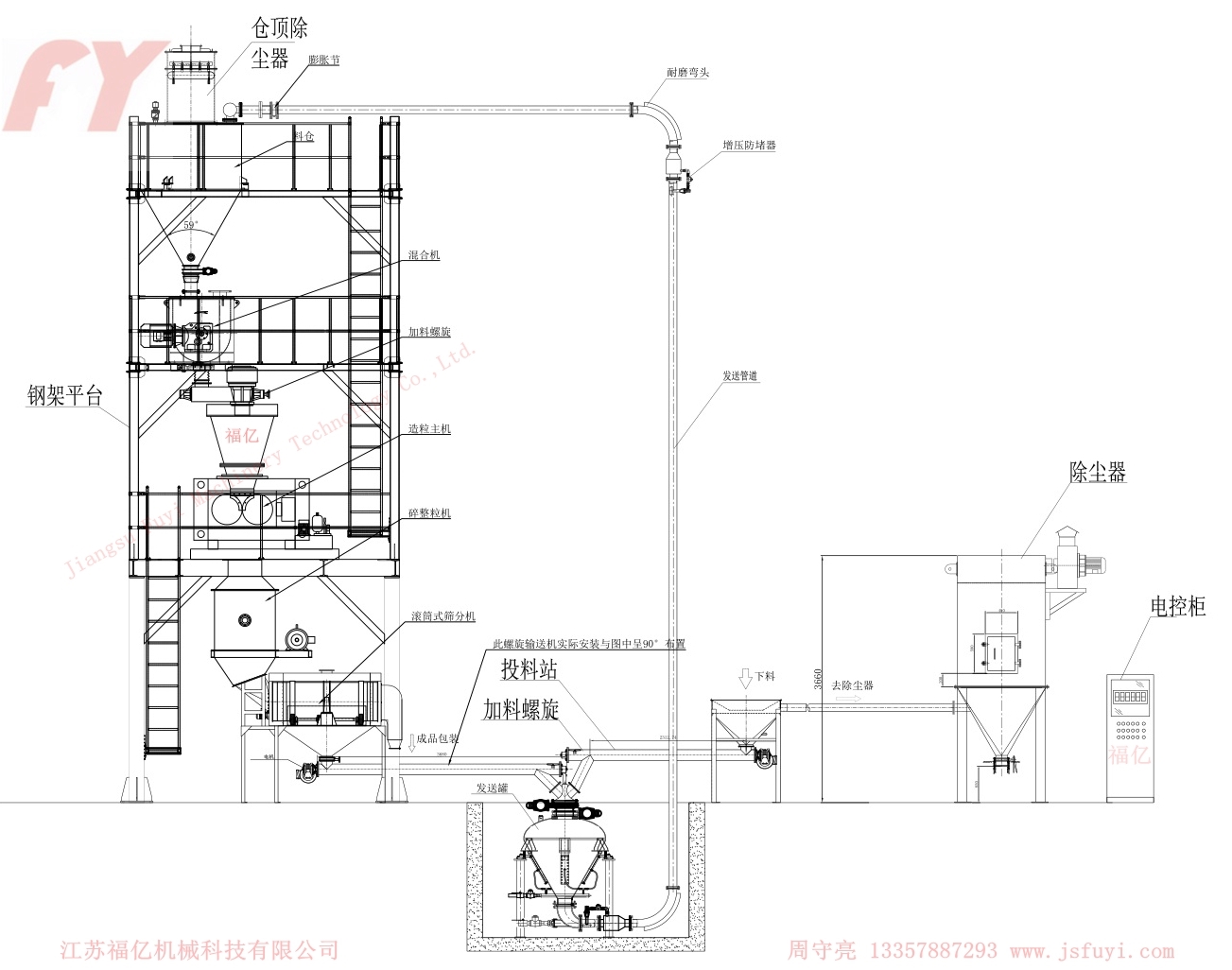

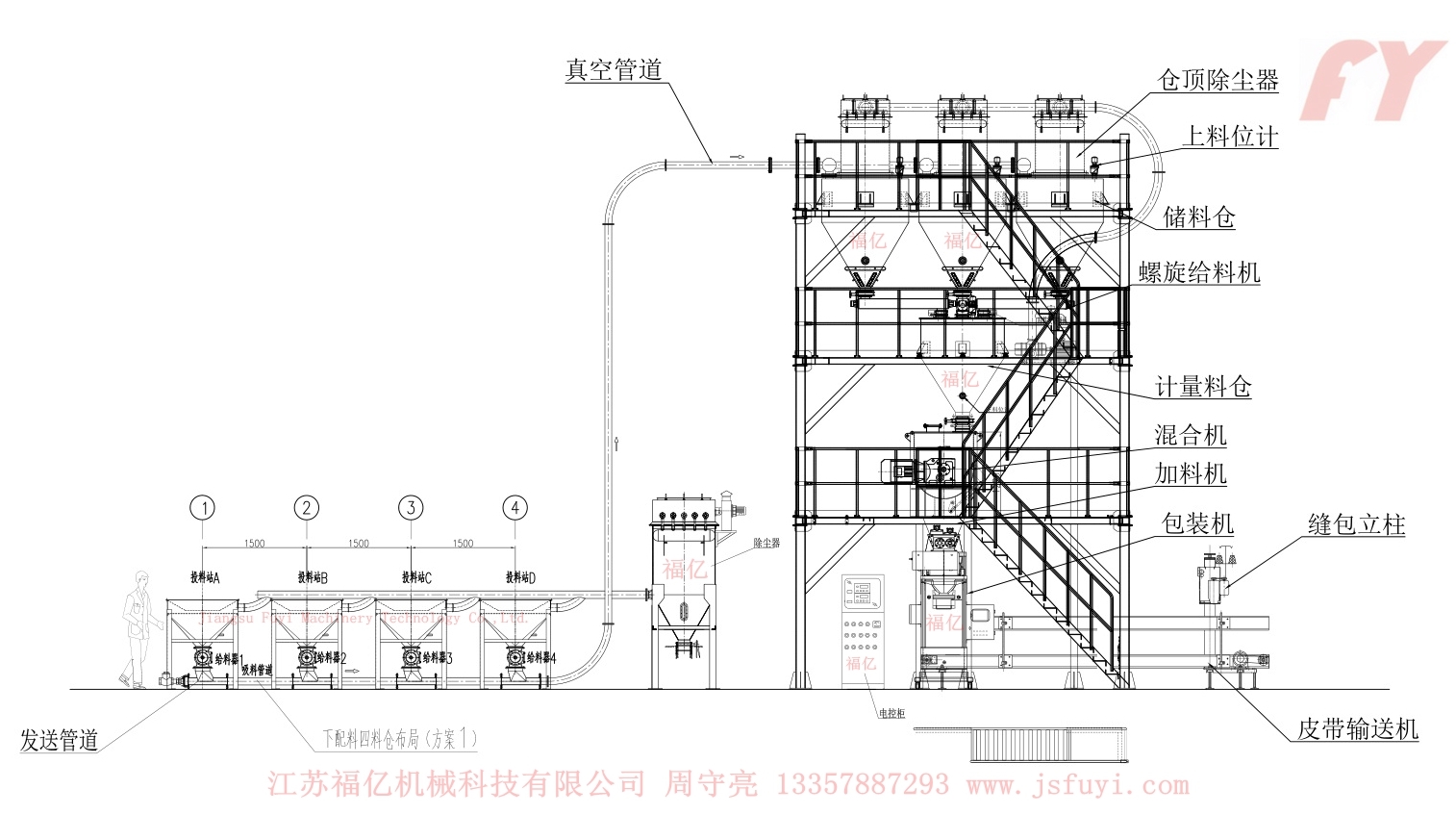

六.流程示意

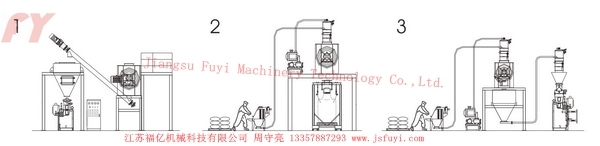

1：使用人工投料平臺，物料混合后螺旋提升入成品倉，下接包裝設備；
2：采用真空上料方式，地面投料，混合出料后采用噸帶包裝機；
3：多級真空上料輸送，混合儲存后，再進行包裝；

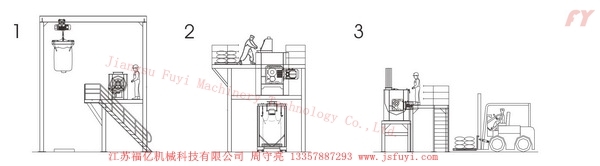

1：多層操作臺設計，貨梯送料，投料、倉儲、混合、儲存、包裝，一體塔式結構；
2：采用斗式提升機送料，進混合、倉儲、包裝；
3：真空上料機投料、混合、倉儲、包裝，上下一體結構；
4：人工投料、混合、倉儲、包裝，上下一體結構;

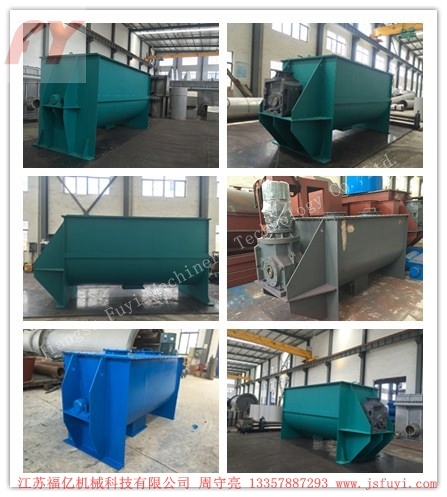

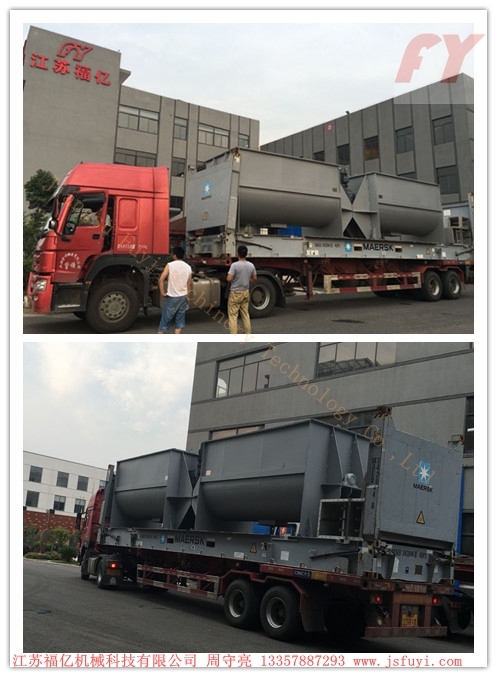

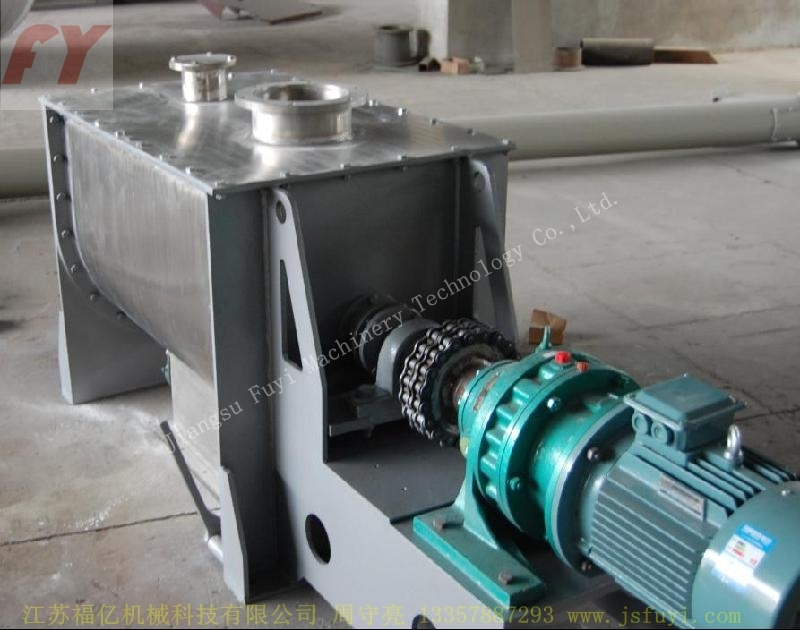

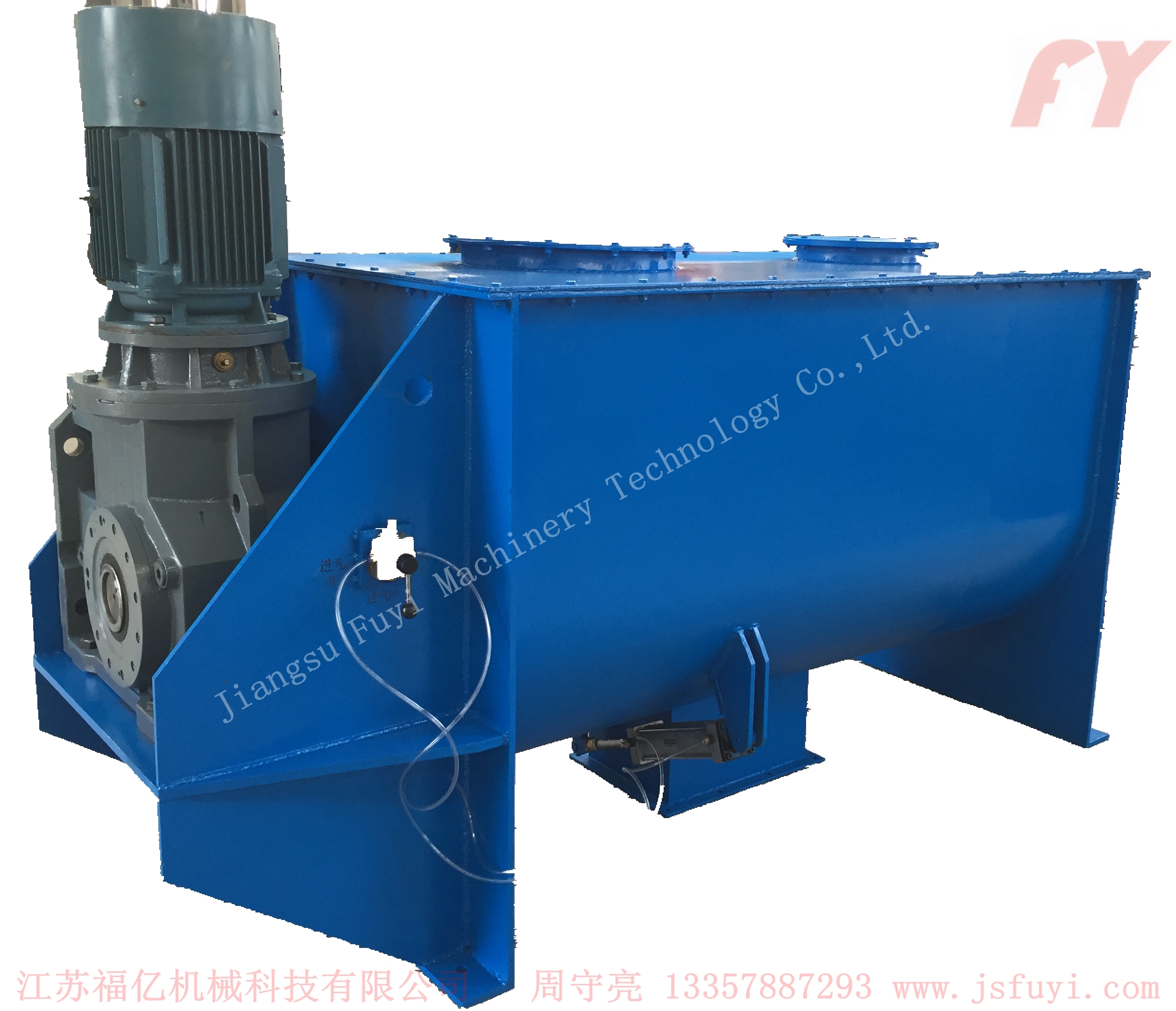

七. 待發設備與發貨

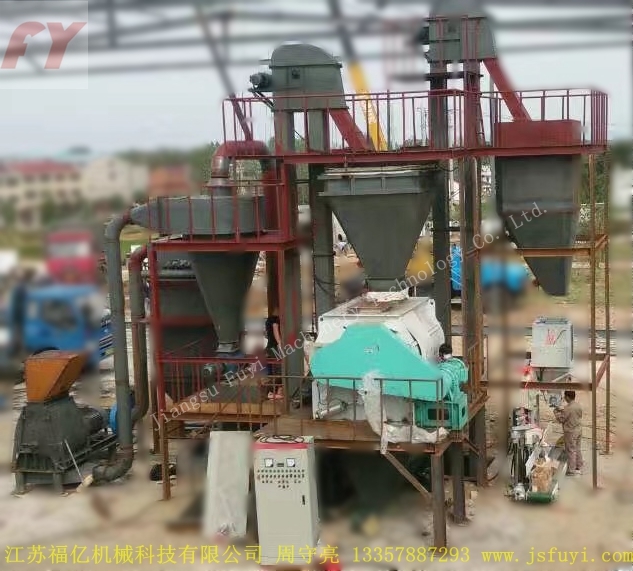

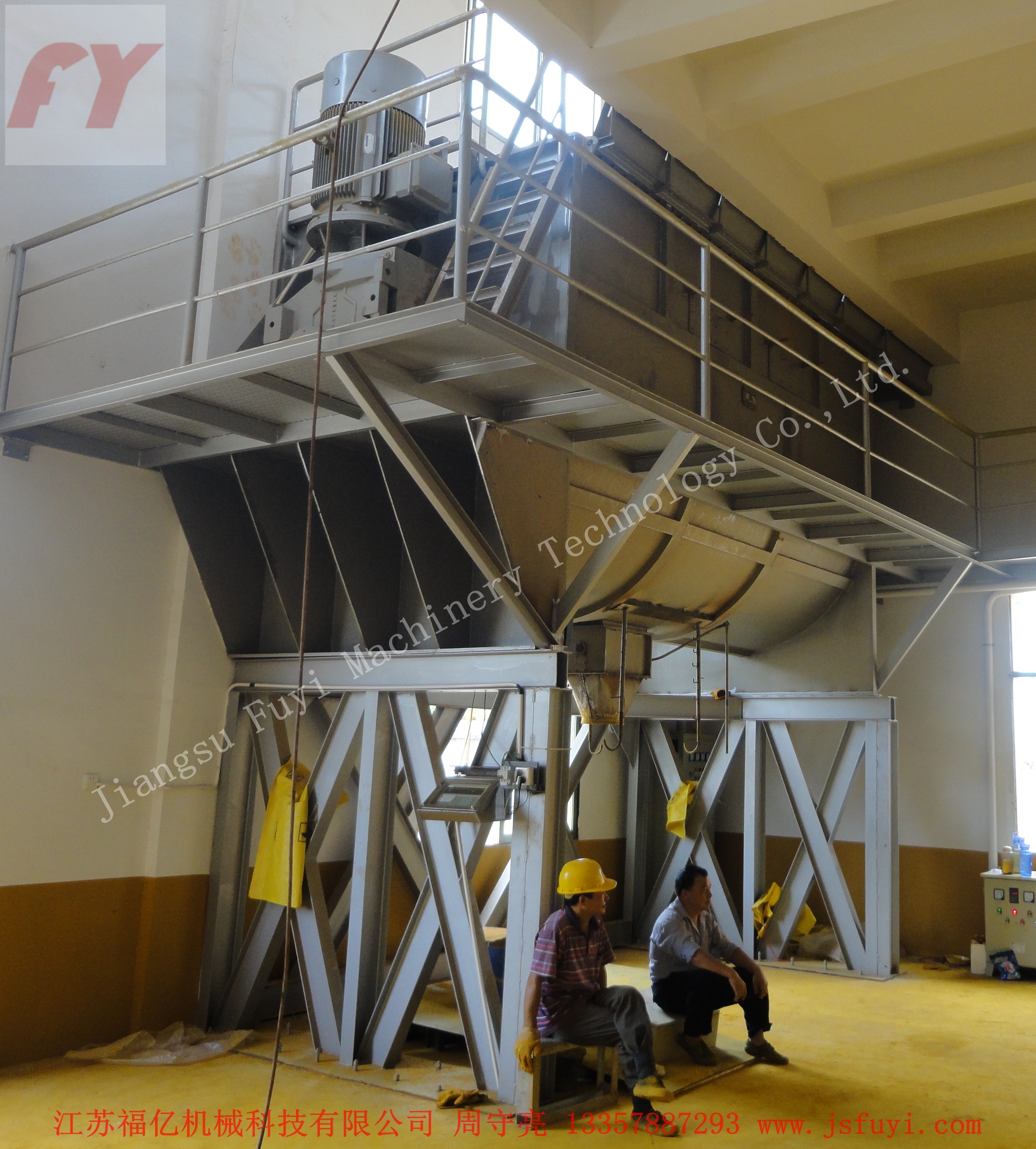

八. 現場照片
九. 客戶現場
